Laserluchs PICO-TRACKER-V2

La unidad láser móvil protegida para la detección de cables de activación en dispositivos explosivos e incendiarios

Antecedentes de las trampas explosivas y los dispositivos incendiarios

Los artefactos explosivos e incendiarios no convencionales (IED) se utilizan en todo el mundo en actos de guerra y terrorismo, generalmente contra objetivos blandos. Una trampa se define de la siguiente manera: "Un dispositivo o sustancia diseñado, construido y preparado para matar o herir y que se activa inesperadamente cuando una persona desplaza o se acerca a un objeto aparentemente inocuo o realiza una acción aparentemente inofensiva" (definición según el Bundesgesetzblatt, Boletín Oficial del Estado)

El uso de trampas explosivas constituye una violación del Reglamento de La Haya sobre la Guerra Terrestre y sus tratados sucesivos, ya que en principio no se hace distinción entre civiles y soldados a la hora de detonarlas. Por ello, la mayoría de los países occidentales han prohibido el uso de trampas explosivas por ley, y en cumplimiento de los principios de los Convenios de Ginebra, que tienen por objeto garantizar la protección de los no combatientes en caso de conflicto armado.

¿Cómo se activan las trampas?

Por lo general, un artefacto explosivo improvisado se activa mediante un disparador mecánico de intervención directa, por ejemplo, un cable de disparo, que se suele guiar justo por encima del suelo (a la altura de los tobillos o las rodillas) desde un punto de anclaje fijo hasta el disparador donde golpea. Cualquier tipo de movimiento del cable de disparo conduce a un movimiento lineal en el gatillo, que, dependiendo de la construcción del artefacto explosivo, retira un pasador de seguridad y provoca así la ignición o cierra el contacto de un cebador eléctrico para activar así la detonación. También se conocen detonadores que están diseñados como sensores de proximidad inductivos/capacitivos, sensores de radar o sensores PIR y que reaccionan a la aproximación o al movimiento o a la radiación de calor corporal. Mediante el uso de sensores de inclinación de mercurio, interruptores de presión, microinterruptores o sensores de aceleración, el artefacto explosivo detona inmediatamente al moverse o cambiar de posición. En algunos casos, la detonación se activa a distancia, por ejemplo, mediante un cable o señal de radio. En el caso más sencillo, se implementa una activación controlada por tiempo mediante un temporizador de cocina convertido, que desencadena la detonación del artefacto explosivo improvisado después del tiempo establecido. Los artefactos explosivos improvisados tecnológicamente más complejos pueden activarse alternativamente con la ayuda de una barrera fotoeléctrica/fibras ópticas o mediante el encendido a distancia con señales de radio procedentes de unidades transmisoras/receptoras adecuadas o mediante señales de radio móviles dirigidas.

Especialmente en Afganistán e Irak, muchos artefactos explosivos improvisados se activaron con la ayuda de señales de radio móviles. Esta circunstancia llevó a las fuerzas armadas de la coalición a incrementar el uso de los denominados inhibidores de artefactos explosivos improvisados, que actúan como transmisores de interferencia y son capaces de operar en un área suficiente alrededor del transmisor para interrumpir las señales de radio de tal manera que se pueda evitar con seguridad su activación por radio.
Para aumentar el efecto letal de las trampas explosivas, a menudo se colocan piezas metálicas adicionales alrededor del núcleo explosivo, como clavos o rodamientos de bolas, que pueden funcionar como granadas de fragmentación o cargas formadoras de proyectiles cuando se detonan. En la mayoría de los artefactos explosivos improvisados, la construcción es puramente mecánica. Estas trampas explosivas no requieren baterías ni componentes electrónicos que requieran mantenimiento y no son susceptibles a las condiciones climáticas externas.
El clásico cable detonador sigue siendo, con diferencia, la implementación más común.

En la práctica, el cable de activación se fabrica con materiales de uso común, como alambres metálicos finos, cuerdas finas, hilos y sedal de pesca. Para camuflar eficazmente el cable de activación de un artefacto explosivo improvisado, se suelen utilizar colores claros para fondos claros y los correspondientes colores oscuros para fondos oscuros. El uso de hilos de monofilamento transparentes, por ejemplo, el sedal de pesca, representa el mayor desafío para la perceptibilidad, ya que son ópticamente muy difíciles de detectar y se funden con la luz ambiental.

Las fuerzas armadas y las unidades de operaciones especiales de todo el mundo han desarrollado una gran variedad de métodos para hacer frente a esta amenaza. Las tecnologías utilizadas van desde los sistemas de interferencia a distancia por infrarrojos, los detectores de metales y la interferencia por radio hasta los métodos de detección por estimulación óptica. Sin embargo, en principio, estas tecnologías sólo pueden utilizarse de forma segura con los artefactos explosivos improvisados que cuentan con estos mecanismos de activación.
Debido al uso selectivo y generalizado de los artefactos explosivos improvisados, por ejemplo durante la guerra de Irak, la proporción de soldados de las fuerzas de la coalición muertos directamente por trampas explosivas fue del 40%. En comparación, el número de soldados muertos por operaciones de combate directas fue del 33%. Estas cifras ilustran claramente el alto riesgo que supone el uso de trampas explosivas prohibidas, por lo que debería ser un objetivo importante mejorar la detección y desactivación de los artefactos explosivos improvisados para proteger la salud y la vida de los soldados.

Detección de artefactos explosivos con el PICO-TRACKER-V2

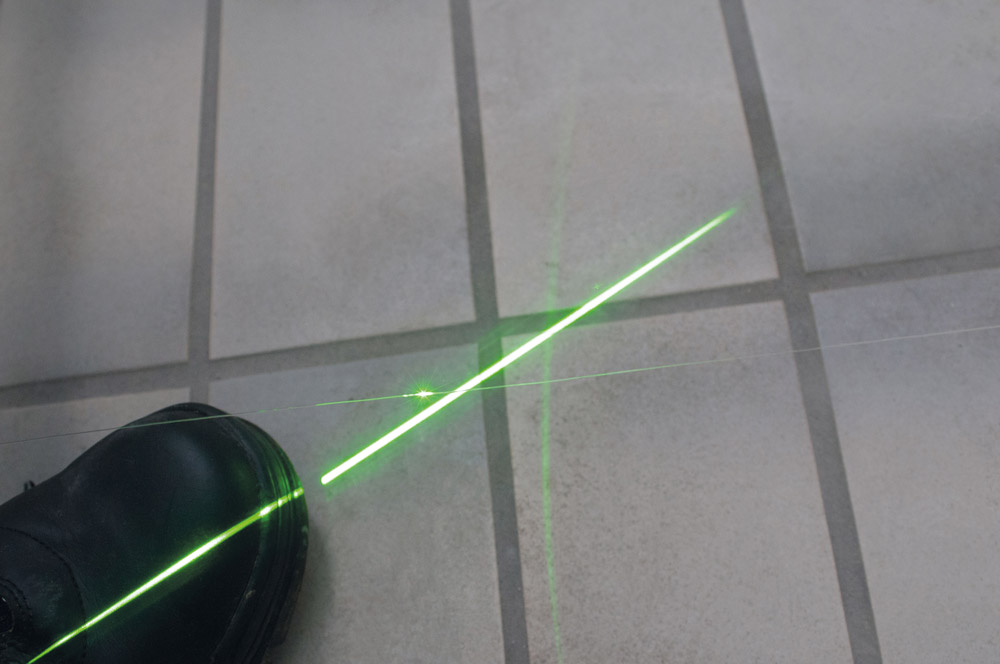

De acuerdo con el estado actual de la técnica, la detección de los cables trampa suele realizarse mediante el uso de láseres de línea. La zona a examinar, en la que se sospecha la presencia de un cable detonador, se escanea completamente varias veces. Cuando se iluminan los cables tensados con un láser de línea, estos devuelven un reflejo al operador ya sea de forma selectiva o, dependiendo del solapamiento, de una sección completa del cable detonador. Por lo que, a partir del reflejo de la luz, se puede deducir de forma fiable la ubicación del cable en el espacio.

Esto puede lograrse con la ayuda de un láser de línea visible para el ojo humano (donde no se requieren ayudas adicionales para el espectador porque el reflejo del láser de línea es suficientemente reconocible a simple vista), así como en el rango de longitud de onda invisible con la ayuda de un láser de línea infrarrojo. Esta solución, en la que se utiliza un láser de línea infrarrojo junto con un dispositivo de visión nocturna, permite detectar un cable trampa incluso en la más absoluta oscuridad. La combinación del láser infrarrojo y el dispositivo de visión nocturna permite examinar la zona en la que se sospecha que se encuentra un cable trampa sin que éste pase desapercibido.

Es una ventaja decisiva tanto en el ámbito militar como en el uso de unidades especiales que participan en la lucha contra el terrorismo. Debido a la alta sensibilidad del dispositivo de visión nocturna, una salida de luz significativamente reducida del láser de línea infrarrojo es suficiente para garantizar la detección fiable de un cable detonador. Otra ventaja de la emisión de luz muy reducida en el rango infrarrojo en este caso, es que la insignificante marca directa del láser de línea no dispara ningún sensor de disparo fotosensible en la trampa.

Los láseres de línea conocidos emiten en la gama de longitudes de onda visibles o invisibles (gama de infrarrojos). Se conocen varias versiones de láseres de línea en las que, o bien sólo la fuente de láser visible o bien sólo la fuente de láser infrarrojo invisible, están integradas en una carcasa móvil. Esto significa que el usuario siempre tiene que llevar ambas versiones para estar equipado en todos los casos. Especialmente en el uso militar, existe el peligro latente de confundir las dos versiones en condiciones de luz insuficiente, de modo que una operación encubierta podría verse en peligro por la iluminación de un haz de luz de láser visible.

Por consiguiente, el PICO-TRACKER-V2 se caracteriza por ofrecer una unidad láser combinada para la detección de cables de activación en trampas explosivas, que elimina las desventajas de los diseños actuales del mercado.

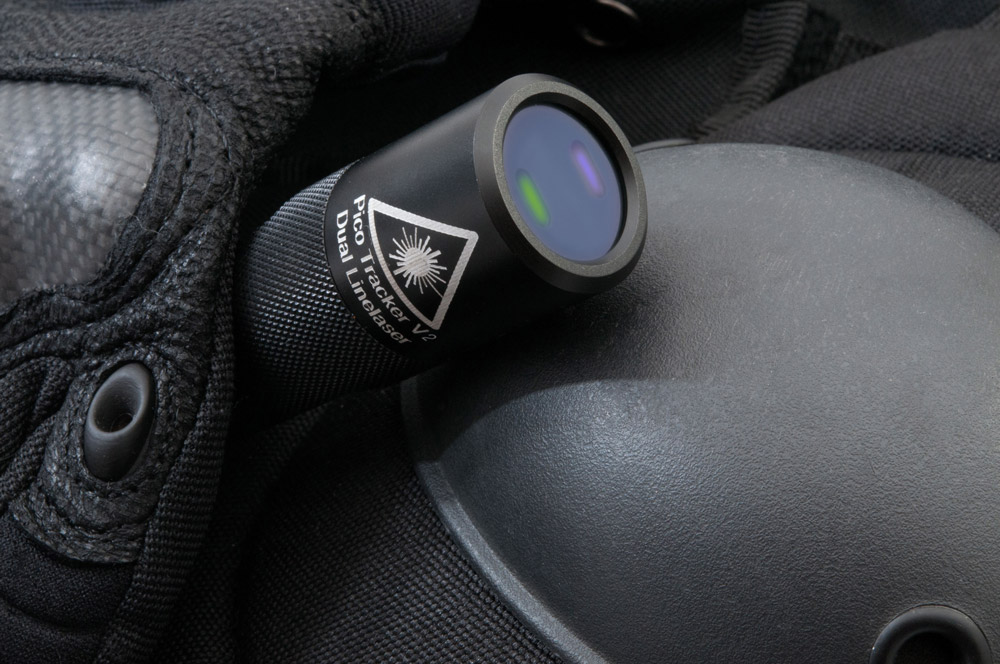

La implementación de todas las características tiene lugar en una carcasa compacta de 25,4 x 133 mm de longitud, con un peso de sólo 137 gramos. Además de la fuente de alimentación (2 pilas CR123A), la carcasa negra anodizada mate contiene una fuente láser visible de 520 nm / 15 mW y una fuente láser no visible de 850 nm / 1 mW que permiten proyectar líneas precisas. El dispositivo de detección se acciona mediante un interruptor multietapa de bloqueo mecánico que conmuta respectivamente las fases de conmutación de las fuentes láser individuales (no visible / visible). En función de conmutación de la etapa visible, debe accionarse manualmente un bloqueo mecánico adicional para protegerlo de un funcionamiento incorrecto y de la conexión accidental de la longitud de onda visible del láser. Además, la unidad de conmutación se ha diseñado de forma que pueda manejarse cómodamente con guantes en invierno o con guantes de protección. El estado de conmutación del dispositivo de detección se visualiza mediante una fibra de vidrio óptica en la parte posterior del interruptor, de modo que el estado de funcionamiento puede identificarse de forma fiable en todas las situaciones.

La aplicación de los requisitos oficiales y el posterior desarrollo de los primeros prototipos condujeron finalmente a la versión actual: PICO-TRACKER-V2. Se trata de un producto tan novedoso que, según el estado de la técnica, es único en el mundo. Por esta razón, ha sido posible registrar un derecho de propiedad industrial para el nuevo desarrollo, que excluye la réplica por parte de otras empresas.

Manual de usuario de PICO-TRACKER-V2
